Ürün Detayları
Menşe yeri: Siçuan, Çin
Marka adı: XINHENG
Sertifika: IATF16949,ISO9001

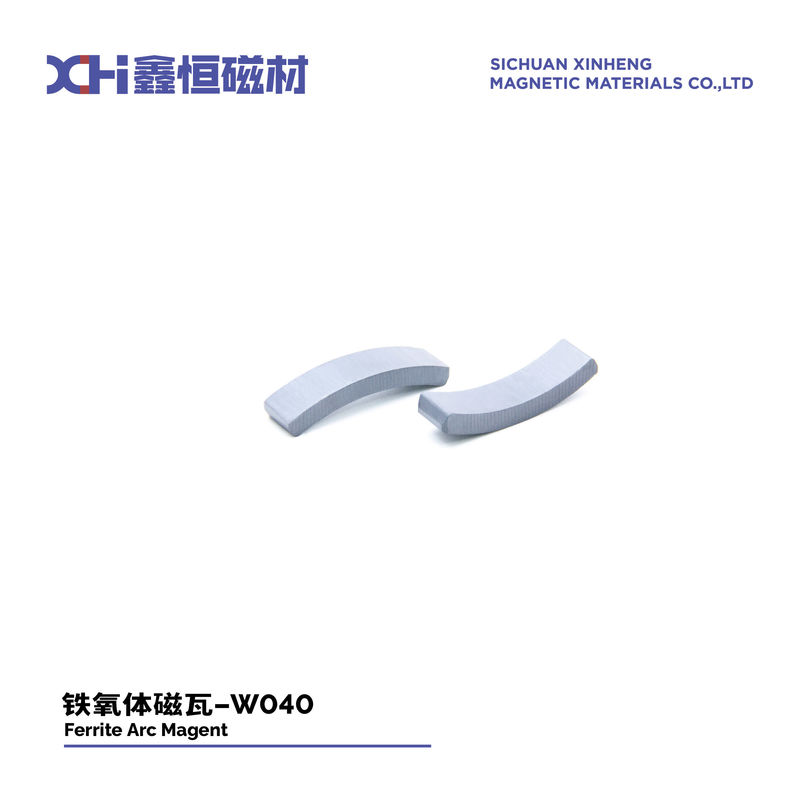

Model numarası: W040
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 100 bin
Fiyat: Pazarlık edilebilir
Ambalaj bilgileri: Karton+Palet
Teslim süresi: 10-15 GÜN
Ödeme koşulları: T/T, L/C, D/P, T/T, Western Union, MoneyGram
Yetenek temini: YILDA 10000 TON
Ürün Adı: |
Fan ferrit mıknatıslar |
Uygulama: |
Fan Marş Motoru |
Şekli: |
Ark, Kiremit |
Türü: |
Anizotropik sinterlenmiş mıknatıs |
Kompozit: |
Ferrit stronsyum tozu |
Boyut: |
(R26.0mm-R22.1mm) × 18mm |
İşleme: |
Islak Preslenmiş |
Paket Boyutu: |
340mm×255mm×75mm |
karton başına miktar: |
965pcs |
Kaplama: |
kaplama yok |
Ürün Adı: |
Fan ferrit mıknatıslar |
Uygulama: |
Fan Marş Motoru |
Şekli: |
Ark, Kiremit |
Türü: |
Anizotropik sinterlenmiş mıknatıs |
Kompozit: |
Ferrit stronsyum tozu |
Boyut: |
(R26.0mm-R22.1mm) × 18mm |
İşleme: |
Islak Preslenmiş |
Paket Boyutu: |
340mm×255mm×75mm |
karton başına miktar: |
965pcs |
Kaplama: |
kaplama yok |
Fan-Başlangıç Motorunda Sürekli Yüksek Performanslı Kalıcı Ferrit Mıknatıslar Sağlayın
FAN MOTORLARI Mıknatıs ŞARTNAME TABLOSU
No. |
Öğe |
R |
r |
W |
L |
h |
Sınıf |
Uygulama |
1 | W071 | 75 | 67.0 | 28.9 | 20.0 | 8.0 | Y30H-1 | Tavan vantilatörü |
2 | W071A | 75 | 67.0 | 28.9 | 20.0 | 8.0 | Y33 | Tavan vantilatörü |
3 | W077 | 87.5 | 79.5 | 65.8 | 19.5 | 7.9 | Y30H-1 | Tavan vantilatörü |
4 | W089 | 76.2 | 76.2 | 44.0 | 25.0 | 10.0 | Y30H-1 | Tavan vantilatörü |
5 | W101 | 87.5 | 79.5 | 37.0 | 19.5 | 8.0 | Y30H-1 | Tavan vantilatörü |
6 | W102 | 56.75 | 48.25 | 38.0 | 25.0 | 8.5 | Y30H-1 | Tavan vantilatörü |
7 | W112 | 87.5 | 79.5 | 35.0 | 20.0 | 8.0 | Y30H-1 | Tavan vantilatörü |
8 | W130 | 87.5 | 79.5 | 30.5 | 20.0 | 8.0 | Y30H-1 | Tavan vantilatörü |
9 | W3130B | 87.5 | 79.5 | 30.5 | 20.0 | 8.0 | Y33 | Tavan vantilatörü |
10 | W115 | 29.5 | 21.5 | 14.5 | 38.0 | 8.6 | Y33H-2 | Ayaklı vantilatör |
11 | W4187 | 17.05 | 25.4 | 21.26 | 34.0 | 5.9 | Y33H-2 | Ayaklı vantilatör |
Islak sıkıştırma kalıplama ile yapılan seramik stronsiyum ferrit mıknatısının özelliği nedir?
Bileşim - Birincil manyetik malzeme olarak stronsiyum ferrit (SrFe12O19) içerir. Stronsiyum ferrit iyi manyetik özelliklere sahiptir ve üretimi ucuzdur.
Yoğunluk - Sinterlemeden sonra yaklaşık %95 veya daha fazla yüksek bir bağıl yoğunluğa sahiptir. Bu, iyi mekanik mukavemet sağlar.
Anizotropi - Altıgen kristal yapıları nedeniyle güçlü manyetokristalin anizotropi sergiler. Bu, bir eksen boyunca tercih edilen bir mıknatıslanma yönüyle sonuçlanır.
Parçacık şekli - Kullanılan stronsiyum ferrit tozu tipik olarak, kalıplama ve sinterleme sırasında manyetik anizotropiyi teşvik etmeye yardımcı olan altıgen bir plaka morfolojisine sahiptir.
Kalıplama yöntemi - Toz, bir sıvı bağlayıcı ile karıştırılır ve yüksek basınçlar kullanılarak yoğun bir yeşil kompakt haline sıkıştırma ile kalıplanır. Bu, anizotropik parçacıkları yönlendirir.
Pişirme işlemi - Kompakt daha sonra, kalıplamadan kaynaklanan indüklenmiş manyetik anizotropi yönünü korurken yoğunluk geliştirmek için yüksek sıcaklıkta sinterlenir.
Remanans - Anizotropi ekseni boyunca maksimum manyetik akı yoğunluğuna veya remanansa sahiptir, ancak ona dik olarak çok az/hiç remanans yoktur.
Koersivite - Genellikle katkı maddelerine, yoğunluğa ve elde edilen anizotropi seviyesine bağlı olarak orta ila yüksek koersiviteye sahiptir.
SİNTERLENMİŞ FERRİT MIKNATISLARIN FİZİKSEL ÖZELLİKLERİ
Birimler | Sinterlenmiş Ferrit (Seramik) | |
Curie Sıcaklık | ºC | 450 |
Maksimum Çalışma Sıcaklığı | ºC | 350 |
Sertlik | Hv | >530 |
Yoğunluk | g/cm3 | 4.8 – 5.0 |
Bağıl geri tepme geçirgenliği | μrec | 1.05-1.1 |
Sıcaklık Katsayısı Br | %/ºC | -0.18 |
Sıcaklık Katsayısı iHc | %/ºC | 0.11-0.40 |
Bükülme Karşıtı Mukavemet | N/m2 | (0.5-0.9)×108 |
Basınç Karşıtı Mukavemet | N/m2 | ≥6.9×108 |
Çekme Karşıtı Mukavemet | N/m2 | (0.2-0.5)×108 |
Özgül Isı | J/kg·K | 600-900 |
Direnç | Q.cm | >104 |
Xinheng'in kalıcı ferrit mıknatıslarının uygulaması nedir?
Xinheng esas olarak aşağıdaki seramik ark segment mıknatıs türlerini üretmektedir:
Xinheng kalıcı stronsiyum ferrit mıknatısını nasıl imal ediyor?
MOTOSİKLET İÇİN FERRİT TOZ SINIFI MOTORLAR MIKNATIS
牌号 Sınıf |
Br(mT) | Hcb(KA/m) | Hcj(KA/m) | (BH)max(KJ/m3) | ||||
mT | Gs | KA/m | Oe | KA/m | Oe | KJ/m3 | MGOe | |
Y33 | 410-430 | 4100-4300 | 220-250 | 2760-3140 | 225-255 | 2830-3200 | 31.5-35.0 | 3.9-4.4 |
Y33H | 410-430 | 4100-4300 | 250-270 | 3140-3390 | 250-275 | 3140-3450 | 31.5-35.0 | 3.9-4.4 |
Y33H-2 | 410-430 | 4100-4300 | 285-315 | 3580-3960 | 305-335 | 3830-4200 | 31.8-35.0 | 4.0-4.4 |
Y34 | 420-440 | 4200-4400 | 200-230 | 2510-2890 | 205-235 | 2570-2950 | 32.5-36.0 | 4.1-4.4 |
Y35 | 430-450 | 4300-4500 | 215-239 | 2700-3000 | 217-241 | 2730-3030 | 33.1-38.2 | 4.1-4.8 |
Y36 | 430-450 | 4300-4500 | 247-271 | 3100-3400 | 250-274 | 3140-3440 | 35.1-38.3 | 4.1-4.8 |
Y38 | 440-460 | 4400-4600 | 285-305 | 3580-3830 | 294-310 | 3690-3890 | 36.6-40.6 | 4.6-4.8 |
Y40 | 440-460 | 4400-4600 | 330-354 | 4150-4450 | 340-360 | 4270-4520 | 37.6-41.8 | 4.7-5.2 |
Fan Tanıtımı Motor:
Rotor Mıknatısı: Kalıcı mıknatıs ferritleri, fan motorlarının rotorunda mıknatıs olarak kullanılır. Rotor, fan kanatlarına bağlı olan motorun dönen parçasıdır. Ferrit mıknatıslar, stator sargılarından bir elektrik akımı geçtiğinde güçlü ve kararlı bir manyetik alan sağlar ve bu da rotorun dönmesine neden olan bir kuvvet yaratır.
Motor Verimliliği: Kalıcı mıknatıs ferritleri, fan motorlarının verimliliğine katkıda bulunur. Yüksek koersivite ve güçlü manyetik alan gibi yüksek manyetik özellikler sunarlar, bu da elektrik enerjisinden mekanik enerjiye verimli enerji dönüşümü sağlar. Bu, gelişmiş motor performansı ve enerji verimliliği ile sonuçlanır.
Xinheng Mıknatısları hakkında daha fazla bilgi edinmek için
