Ürün Detayları
Menşe yeri: Siçuan, Çin
Marka adı: XINHENG
Sertifika: IATF16949,ISO9001

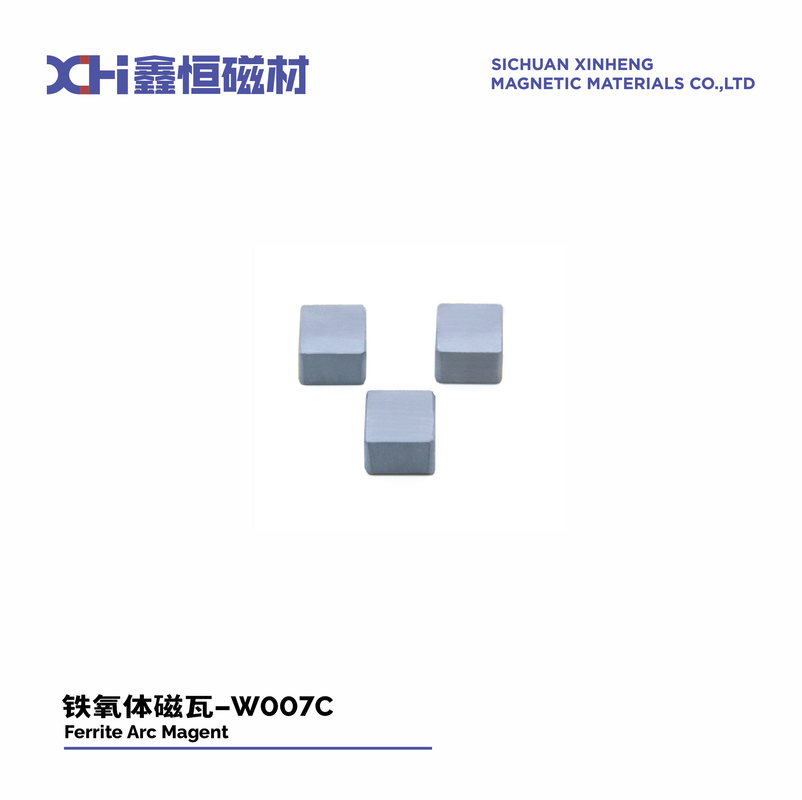

Model numarası: W007C
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1000 adet
Fiyat: Pazarlık edilebilir
Ambalaj bilgileri: Karton+Palet
Teslim süresi: 10-15 GÜN
Ödeme koşulları: T/T, L/C, D/P, T/T, Western Union, MoneyGram
Yetenek temini: YILDA 10000 TON
Ürün Adı: |
Fan ferrit mıknatıslar |
Uygulama: |
Fan motoru |
Şekli: |
Ark, Kiremit |
Türü: |
Anizotropik sinterlenmiş mıknatıs |
Kompozit: |
Ferrit stronsyum tozu |
Boyut: |
(R43mm-R33.25mm) × 30.37mm |
İşleme: |
Islak Preslenmiş |
Kaplama: |
kaplama yok |
Paket Boyutu: |
340mm×255mm×75mm |
Ürün Adı: |
Fan ferrit mıknatıslar |
Uygulama: |
Fan motoru |
Şekli: |
Ark, Kiremit |
Türü: |
Anizotropik sinterlenmiş mıknatıs |
Kompozit: |
Ferrit stronsyum tozu |
Boyut: |
(R43mm-R33.25mm) × 30.37mm |
İşleme: |
Islak Preslenmiş |
Kaplama: |
kaplama yok |
Paket Boyutu: |
340mm×255mm×75mm |
Sıcak yaz aylarında serinlik sağlayan fanlarda kullanılan kalıcı Ferrit Mıknatıslar
Islak sıkıştırma kalıplama ile üretilen seramik stronsiyum ferrit mıknatısın özelliği nedir?
Bileşim - Birincil manyetik malzeme olarak stronsiyum ferrit (SrFe12O19) içerir. Stronsiyum ferrit iyi manyetik özelliklere sahiptir ve üretimi ucuzdur.
Yoğunluk - Sinterlemeden sonra yaklaşık %95 veya daha fazla yüksek bir bağıl yoğunluğa sahiptir. Bu, iyi mekanik mukavemet sağlar.
Anizotropi - Altıgen kristal yapıları nedeniyle güçlü manyetokristal anizotropi sergiler. Bu, bir eksen boyunca tercih edilen bir mıknatıslanma yönüyle sonuçlanır.
Parçacık şekli - Kullanılan stronsiyum ferrit tozu tipik olarak, kalıplama ve sinterleme sırasında manyetik anizotropiyi desteklemeye yardımcı olan altıgen bir pul morfolojisine sahiptir.
Kalıplama yöntemi - Toz, bir sıvı bağlayıcı ile karıştırılır ve yüksek basınçlar kullanılarak yoğun bir yeşil kompakt haline sıkıştırma ile kalıplanır. Bu, anizotropik parçacıkları yönlendirir.
Pişirme işlemi - Kompakt daha sonra, kalıplamadan kaynaklanan indüklenmiş manyetik anizotropi yönünü korurken yoğunluk geliştirmek için yüksek sıcaklıkta sinterlenir.
Remanans - Anizotropi ekseni boyunca maksimum manyetik akı yoğunluğuna veya remanansa sahiptir, ancak ona dik olarak çok az/hiç remanans yoktur.
Koersivite - Genellikle katkı maddelerine, yoğunluğa ve elde edilen anizotropi seviyesine bağlı olarak orta ila yüksek koersiviteye sahiptir.
Islak sıkıştırma kalıplama ile üretilen seramik stronsiyum ferrit mıknatısların temel avantajları nelerdir?
Düşük maliyet - Stronsiyum ferrit ucuzdur ve ıslak kalıplama işlemi nispeten basittir. Bu, onları nadir toprak mıknatıslarından daha ucuz hale getirir.
Yüksek manyetik özellik - Ağır nadir toprak elementi eklemeleri olmasa bile, stronsiyum ferrit mıknatıslar 700-1000 kA/m koersivite elde edebilir ve bu da onları birçok uygulama için uygun hale getirir.
Boyutsal tutarlılık - Sıkıştırma kalıplama işlemi, yakın boyutsal toleranslara ve tutarlı bir şekilde üretilecek düzgün mıknatıs şekillerine izin verir.
Sıcaklık kararlılığı - Stronsiyum ferrit mıknatıslar, tipik olarak 450-470°C civarında yüksek Curie sıcaklıklarına sahiptir. Geniş bir çalışma sıcaklığı aralığında iyi manyetik özelliklerini korurlar.
Korozyona karşı direnç - Tamamen yoğun seramik malzemeler olduklarından, katkı maddeleri içeren bağlı mıknatıslar gibi korozyona eğilimli değildirler.
Seri üretim yeteneği - Kalıplama işlemi, karmaşık mıknatıs geometrilerinin otomatikleştirilmiş yüksek hacimli üretimine uygundur.
SİNTERLENMİŞ FERRİT MIKNATISLARIN FİZİKSEL ÖZELLİKLERİ
| Birimler | Sinterlenmiş Ferrit (Seramik) | |
| Curie Sıcaklık | ºC | 450 |
| Maksimum Çalışma Sıcaklığı | ºC | 350 |
| Sertlik | Hv | >530 |
| Yoğunluk | g/cm3 | 4.8 – 5.0 |
| Bağıl geri tepme geçirgenliği | μrec | 1.05-1.1 |
| Sıcaklık Katsayısı Br | %/ºC | -0.18 |
| Sıcaklık Katsayısı iHc | %/ºC | 0.11-0.40 |
| Bükülme Önleyici Mukavemet | N/m2 | (0.5-0.9)×108 |
| Sıkıştırma Önleyici Mukavemet | N/m2 | ≥6.9×108 |
| Çekme Önleyici Mukavemet | N/m2 | (0.2-0.5)×108 |
| Özgül Isı | J/kg·K | 600-900 |
| Direnç | Q.cm | >104 |
Xinheng'in kalıcı ferrit mıknatıslarının uygulaması nedir?
Xinheng esas olarak aşağıdaki seramik ark segment mıknatıs türlerini üretmektedir:
Xinheng kalıcı stronsiyum ferrit mıknatısını nasıl imal ediyor?
FAN'IN FERRİT TOZ SINIFI MOTORLAR MIKNATIS
|
牌号 Sınıf |
Br(mT) | Hcb(KA/m) | Hcj(KA/m) | (BH)max(KJ/m3) | ||||
| mT | Gs | KA/m | Oe | KA/m | Oe | KJ/m3 | MGOe | |
| Y33 | 410-430 | 4100-4300 | 220-250 | 2760-3140 | 225-255 | 2830-3200 | 31.5-35.0 | 3.9-4.4 |
| Y33H | 410-430 | 4100-4300 | 250-270 | 3140-3390 | 250-275 | 3140-3450 | 31.5-35.0 | 3.9-4.4 |
| Y33H-2 | 410-430 | 4100-4300 | 285-315 | 3580-3960 | 305-335 | 3830-4200 | 31.8-35.0 | 4.0-4.4 |
| Y34 | 420-440 | 4200-4400 | 200-230 | 2510-2890 | 205-235 | 2570-2950 | 32.5-36.0 | 4.1-4.4 |
| Y35 | 430-450 | 4300-4500 | 215-239 | 2700-3000 | 217-241 | 2730-3030 | 33.1-38.2 | 4.1-4.8 |
| Y36 | 430-450 | 4300-4500 | 247-271 | 3100-3400 | 250-274 | 3140-3440 | 35.1-38.3 | 4.1-4.8 |
| Y38 | 440-460 | 4400-4600 | 285-305 | 3580-3830 | 294-310 | 3690-3890 | 36.6-40.6 | 4.6-4.8 |
| Y40 | 440-460 | 4400-4600 | 330-354 | 4150-4450 | 340-360 | 4270-4520 | 37.6-41.8 | 4.7-5.2 |
FAN MOTORLARI MIKNATIS ÖZELLİK TABLOSU
|
No. |
Öğe |
R |
r |
W |
L |
h |
Sınıf |
Uygulama |
| 1 | W118 | 68.1 | 60.7 | 25 | 25 | 7.50 | Y33H | 1KW inverter motor |
| 2 | W018F | 72.5 | 60.7 | 27.9 | 35 | 11.80 | Y40 | 2KW inverter motor |
| 3 | W005A | 72.5 | 60.5 | 29.5 | 42 | 11.80 | Y33H | 2.3KW inverter motor |
| 4 | W050E | 87.3 | 78.5 | 24 | 40 | 8.80 | Y33H | 2.6KW inverter motor |
| 5 | W159 | 74.1 | 65.5 | 28.86 | 47 | 8.60 | Y40 | 2.8KW inverter motor |
| 6 | W017F | 86.5 | 78.5 | 24.0 | 51 | 7.90 | Y33H-2 | 3KW inverter motor |
| 7 | W087 | 86.5 | 78.5 | 24.0 | 64 | 7.80 | Y33H-2 | 5KW inverter motor |
| 8 | W138C | 101 | 90.2 | 24.5 | 65 | 10.8 | Y40 | 7KW inverter motor |
| 9 | W019B | 112 | 100 | 28.5 | 60 | 11.90 | Y40 | 9KW inverter motor |
Fan Tanıtımı Motor:
Rotor Mıknatısı: Fan motorlarının rotorlarında mıknatıs olarak kalıcı mıknatıs ferritleri kullanılır. Rotor, fan kanatlarına bağlı olan motorun dönen parçasıdır. Ferrit mıknatıslar, stator sargılarından bir elektrik akımı geçtiğinde güçlü ve kararlı bir manyetik alan sağlar ve bu da rotorun dönmesine neden olan bir kuvvet yaratır.
Motor Verimliliği: Kalıcı mıknatıs ferritleri, fan motorlarının verimliliğine katkıda bulunur. Yüksek koersivite ve güçlü manyetik alan gibi yüksek manyetik özellikler sunarlar, bu da elektrik enerjisinden mekanik enerjiye verimli enerji dönüşümüne olanak tanır. Bu, gelişmiş motor performansı ve enerji verimliliği ile sonuçlanır.
