Ürün Detayları
Menşe yeri: Çin
Marka adı: XINHENG
Sertifika: IATF16949,ISO9001
Model numarası: F3027
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1000 adet
Fiyat: Pazarlık edilebilir
Ambalaj bilgileri: Karton+Palet
Teslim süresi: 10-15 GÜN
Ödeme koşulları: T/T, L/C, D/P, T/T, Western Union, MoneyGram
Yetenek temini: YILDA 10000 TON
Product name: |
Fan Ferrite Magnets |
Application: |
Fan Motor, Rotor Magnet |
Shape: |
Arc,Tile |
Type: |
Anisotropic sintered magnet |
Composite: |
Ferrite strontium powder |
Size: |
(R26.5mm-r15.5mm)×5.00mm |
Processing: |
Wet molding |
Coating: |
No Coating |
Package size: |
340mm×255mm×75mm |
Quantity per carton: |
1254pcs |
Product name: |
Fan Ferrite Magnets |
Application: |
Fan Motor, Rotor Magnet |
Shape: |
Arc,Tile |
Type: |
Anisotropic sintered magnet |
Composite: |
Ferrite strontium powder |
Size: |
(R26.5mm-r15.5mm)×5.00mm |
Processing: |
Wet molding |
Coating: |
No Coating |
Package size: |
340mm×255mm×75mm |
Quantity per carton: |
1254pcs |

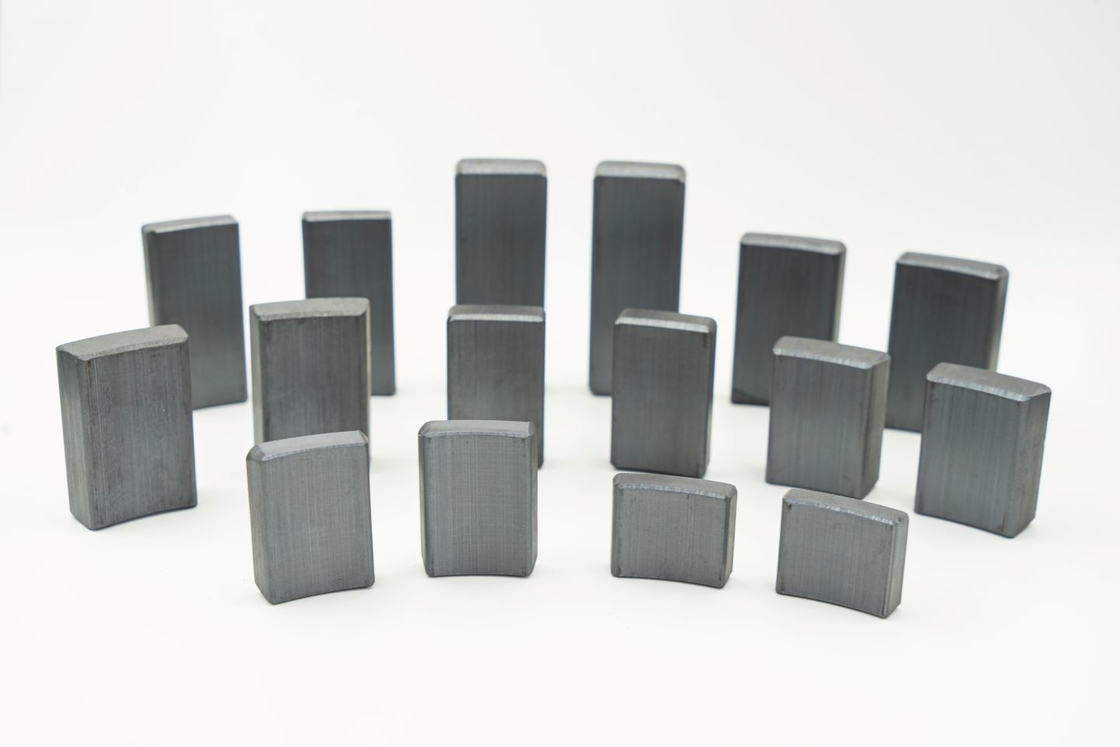

Taşınabilir Küçük Fanlarda Kullanılan Kalıcı Mıknatıs Ferrit Blokları F3027
Fan Tanıtımı Motor:
Stator üzerindeki mıknatıslara genellikle uyarma mıknatısları denir ve bunlar, rotor üzerindeki akımın oluşturduğu dönen manyetik alanla etkileşime girerek rotoru döndüren, kararlı bir manyetik alan oluşturmak için kullanılır.
Rotor üzerindeki mıknatıslara dönen mıknatıslar denir, genellikle rotorla birlikte dönerler, rotor döndüğünde, dönen mıknatısın manyetik alanı, statordaki uyarma manyetik alanı ile etkileşime girerek kuvvet ve tork oluşturur, bu da rotorun dönmeye devam etmesini ve böylece fanın kanadını döndürmesini sağlar.
Islak sıkıştırma kalıplama ile yapılan seramik stronsiyum ferrit mıknatısın özelliği nedir?
Bileşim - Birincil manyetik malzeme olarak stronsiyum ferrit (SrFe12O19) içerir. Stronsiyum ferrit iyi manyetik özelliklere sahiptir ve üretimi ucuzdur.
Yoğunluk - Sinterlemeden sonra yaklaşık %95 veya daha fazla yüksek bir bağıl yoğunluğa sahiptir. Bu, iyi mekanik mukavemet sağlar.
Anizotropi - Altıgen kristal yapıları nedeniyle güçlü manyetokristalin anizotropi sergiler. Bu, bir eksen boyunca tercih edilen bir mıknatıslanma yönüyle sonuçlanır.
Parçacık şekli - Kullanılan stronsiyum ferrit tozu tipik olarak, kalıplama ve sinterleme sırasında manyetik anizotropiyi desteklemeye yardımcı olan altıgen bir pul morfolojisine sahiptir.
Kalıplama yöntemi - Toz, sıvı bir bağlayıcı ile karıştırılır ve yüksek basınçlar kullanılarak yoğun bir yeşil kompakt haline sıkıştırma ile kalıplanır. Bu, anizotropik parçacıkları yönlendirir.
Pişirme işlemi - Kompakt daha sonra, kalıplamadan kaynaklanan indüklenmiş manyetik anizotropi yönünü korurken yoğunluk geliştirmek için yüksek sıcaklıkta sinterlenir.
Remanans - Anizotropi ekseni boyunca maksimum manyetik akı yoğunluğuna veya remanansa sahiptir, ancak ona dik olarak çok az/hiç remanans yoktur.
Koersivite - Genellikle, katkı maddelerine, yoğunluğa ve elde edilen anizotropi seviyesine bağlı olarak orta ila yüksek koersiviteye sahiptir.
Islak sıkıştırma kalıplama ile yapılan seramik stronsiyum ferrit mıknatısların temel avantajları nelerdir?
Düşük maliyet - Stronsiyum ferrit ucuzdur ve ıslak kalıplama işlemi nispeten basittir. Bu, onları nadir toprak mıknatıslarından daha ucuz hale getirir.
Yüksek manyetik özellik - Ağır nadir toprak elementi eklemeleri olmadan bile, stronsiyum ferrit mıknatıslar 700-1000 kA/m koersivite elde edebilir ve bu da onları birçok uygulama için uygun hale getirir.
Boyutsal tutarlılık - Sıkıştırma kalıplama işlemi, yakın boyutsal toleranslara ve tek tip mıknatıs şekillerinin tutarlı bir şekilde üretilmesini sağlar.
Sıcaklık kararlılığı - Stronsiyum ferrit mıknatıslar, tipik olarak 450-470°C civarında yüksek Curie sıcaklıklarına sahiptir. Geniş bir çalışma sıcaklığı aralığında iyi manyetik özelliklerini korurlar.
Korozyona karşı direnç - Tamamen yoğun seramik malzemeler olduklarından, katkı maddeleri içeren bağlı mıknatıslar gibi korozyona eğilimli değildirler.
Seri üretim kapasitesi - Kalıplama işlemi, karmaşık mıknatıs geometrilerinin otomatikleştirilmiş yüksek hacimli üretimine uygundur.
SİNTERLENMİŞ FERRİT MIKNATISLARIN FİZİKSEL ÖZELLİKLERİ
| Birimler | Sinterlenmiş Ferrit (Seramik) | |
| Curie Sıcaklık | ºC | 450 |
| Maksimum Çalışma Sıcaklığı | ºC | 350 |
| Sertlik | Hv | >530 |
| Yoğunluk | g/cm3 | 4.8 – 5.0 |
| Bağıl geri tepme geçirgenliği | μrec | 1.05-1.1 |
| Sıcaklık Katsayısı Br | %/ºC | -0.18 |
| Sıcaklık Katsayısı iHc | %/ºC | 0.11-0.40 |
| Bükülme Önleyici Mukavemet | N/m2 | (0.5-0.9)×108 |
| Sıkıştırma Önleyici Mukavemet | N/m2 | ≥6.9×108 |
| Çekme Önleyici Mukavemet | N/m2 | (0.2-0.5)×108 |
| Özgül Isı | J/kg·K | 600-900 |
| Özdirenç | Q.cm | >104 |
Xinheng'in kalıcı ferrit mıknatıslarının uygulaması nedir?
Xinheng esas olarak aşağıdaki seramik ark segment mıknatıs türlerini üretmektedir:
Xinheng kalıcı stronsiyum ferrit mıknatısını nasıl imal ediyor?
FANIN FERRİT TOZ SINIFI MOTORLAR MIKNATIS
|
牌号 Sınıf |
Br(mT) | Hcb(KA/m) | Hcj(KA/m) | (BH)max(KJ/m3) | ||||
| mT | Gs | KA/m | Oe | KA/m | Oe | KJ/m3 | MGOe | |
| Y30H-1 | 380-400 | 3800-4000 | 230-275 | 2890-3460 | 235-290 | 2950-3640 | 27.0-32.5 | 3.4-4.1 |
| Y33 | 410-430 | 4100-4300 | 220-250 | 2760-3140 | 225-255 | 2830-3200 | 31.5-35.0 | 3.9-4.4 |
| Y33H | 410-430 | 4100-4300 | 250-270 | 3140-3390 | 250-275 | 3140-3450 | 31.5-35.0 | 3.9-4.4 |
| Y33H-2 | 410-430 | 4100-4300 | 285-315 | 3580-3960 | 305-335 | 3830-4200 | 31.8-35.0 | 4.0-4.4 |
| Y35 | 430-450 | 4300-4500 | 215-239 | 2700-3000 | 217-241 | 2730-3030 | 33.1-38.2 | 4.1-4.8 |
| Y38 | 440-460 | 4400-4600 | 285-305 | 3580-3830 | 294-310 | 3690-3890 | 36.6-40.6 | 4.6-4.8 |
| Y40 | 440-460 | 4400-4600 | 330-354 | 4150-4450 | 340-360 | 4270-4520 | 37.6-41.8 | 4.7-5.2 |
FAN MOTORLARI MIKNATIS ÖZELLİK TABLOSU
|
No. |
Öğe |
R |
r |
W |
L |
h |
Sınıf |
Uygulama |
| 1 | W071 | 75 | 67.0 | 28.9 | 20.0 | 8.0 | Y30H-1 | Tavan fanı |
| 2 | W071A | 75 | 67.0 | 28.9 | 20.0 | 8.0 | Y33 | Tavan fanı |
| 3 | W077 | 87.5 | 79.5 | 65.8 | 19.5 | 7.9 | Y30H-1 | Tavan fanı |
| 4 | W089 | 76.2 | 76.2 | 44.0 | 25.0 | 10.0 | Y30H-1 | Tavan fanı |
| 5 | W101 | 87.5 | 79.5 | 37.0 | 19.5 | 8.0 | Y30H-1 | Tavan fanı |
| 6 | W102 | 56.75 | 48.25 | 38.0 | 25.0 | 8.5 | Y30H-1 | Tavan fanı |
| 7 | W112 | 87.5 | 79.5 | 35.0 | 20.0 | 8.0 | Y30H-1 | Tavan fanı |
| 8 | W130 | 87.5 | 79.5 | 30.5 | 20.0 | 8.0 | Y30H-1 | Tavan fanı |
| 9 | W3130B | 87.5 | 79.5 | 30.5 | 20.0 | 8.0 | Y33 | Tavan fanı |
| 10 | W115 | 29.5 | 21.5 | 14.5 | 38.0 | 8.6 | Y33H-2 | Yer fanı |
| 11 | W4187 | 17.05 | 25.4 | 21.26 | 34.0 | 5.9 | Y33H-2 | Yer fanı |
Xinheng Mıknatısları hakkında daha fazla bilgi edinmek için
